Характеристики
Мощность кВт
20
Максимальный расход газа
2,11
Производительность ГВС л\мин
10
Тип дымоотведения
Естественный
Модуляция газового клапана
отсутствует,
гидромеханическая

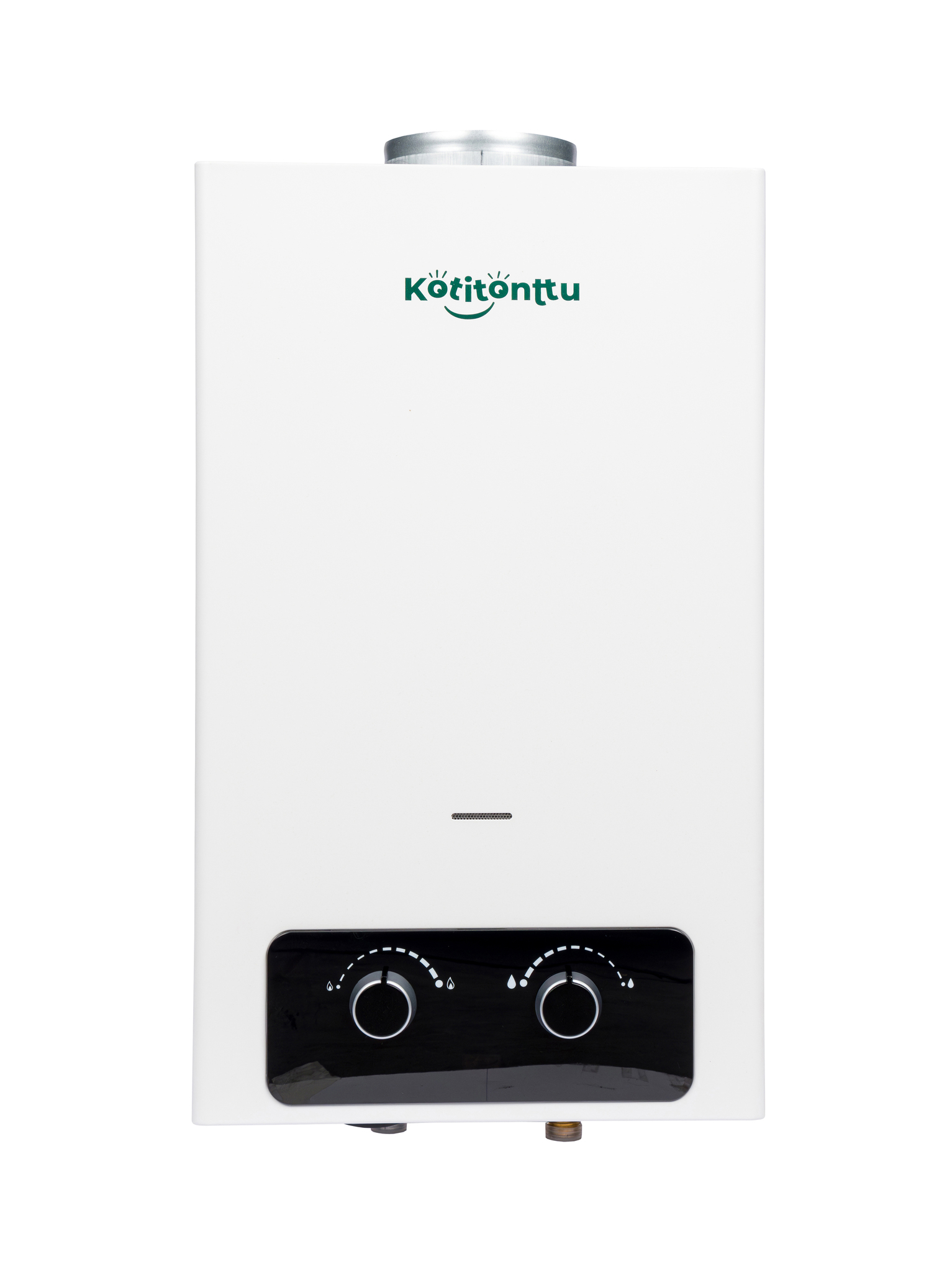

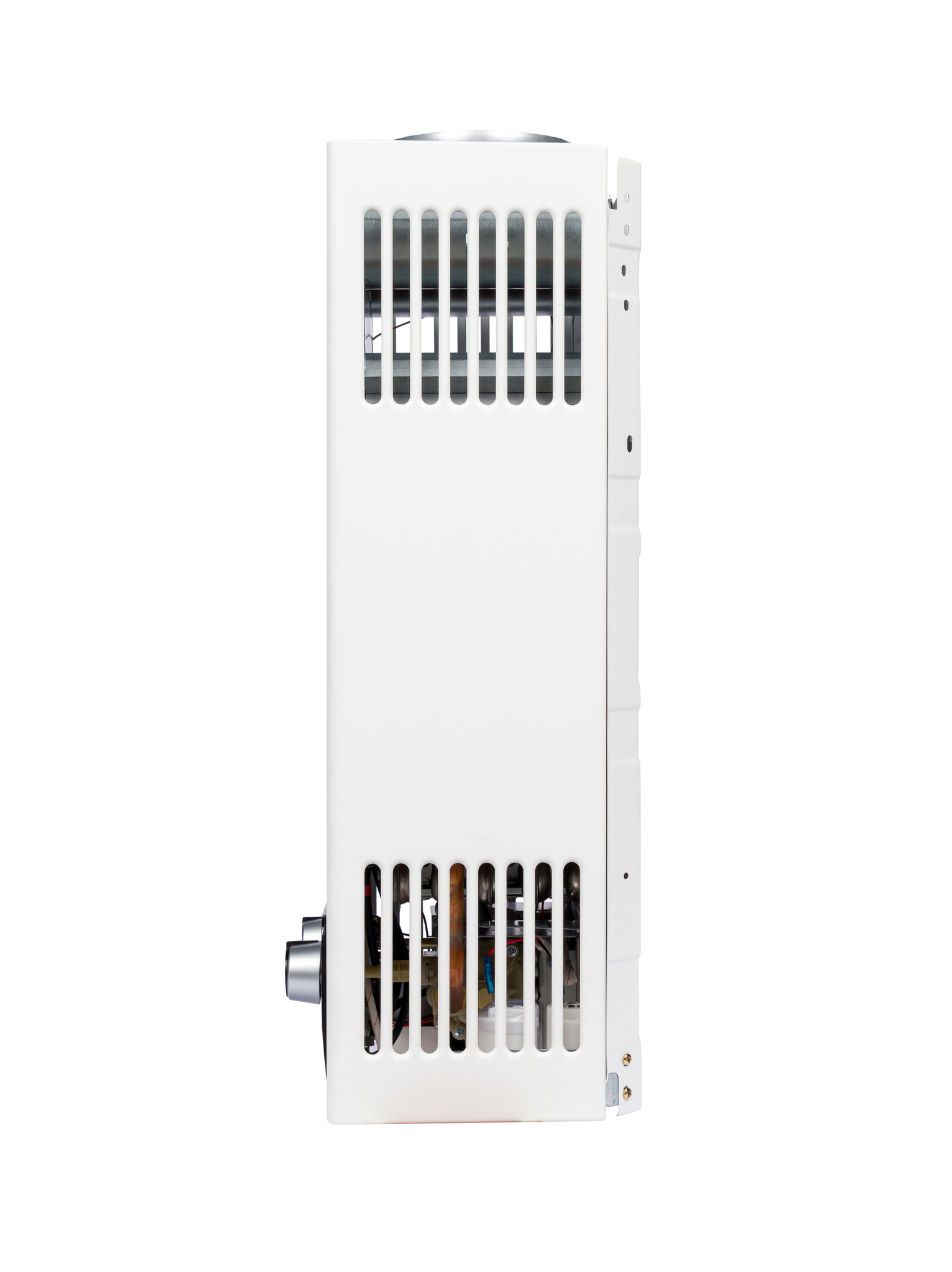

Газовый водонагреватель Kotitonttu Suari S10MM — надёжный и эффективный источник горячей воды для дома. Отличительной особенностью водонагревателя является устройство гидромеханической модуляции пламени горелки. Эта технология позволяет более точно поддерживать заданную температуру горячей воды в пределах 1°C, вне зависимости от увеличения/уменьшения протока. При отключении и повторном включении колонки первоначально заданное значение температуры воды сохраняется (MemoryPoint). Мощность 20 кВт, производительностью 10 л/мин.
Особенности модели:

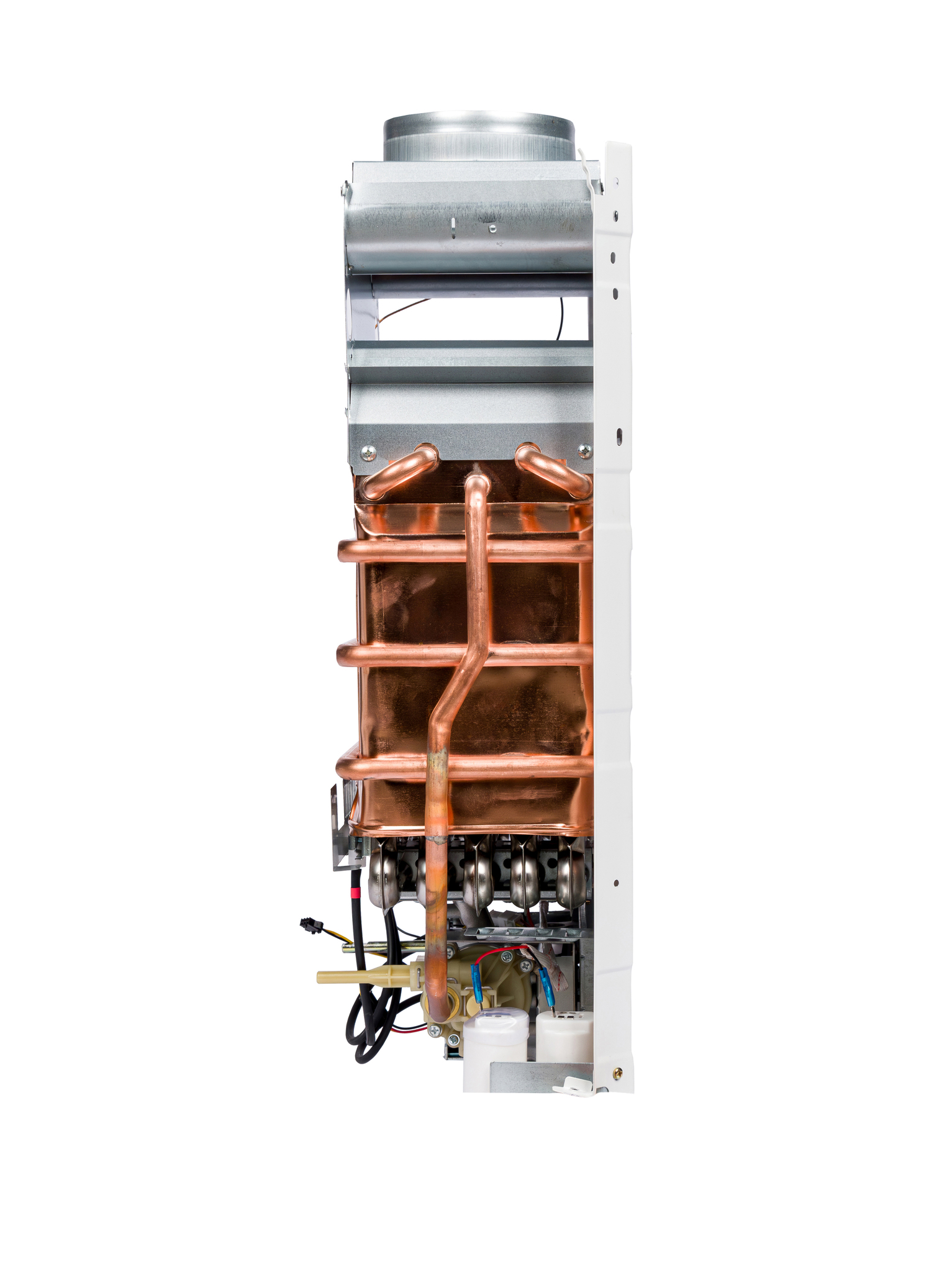

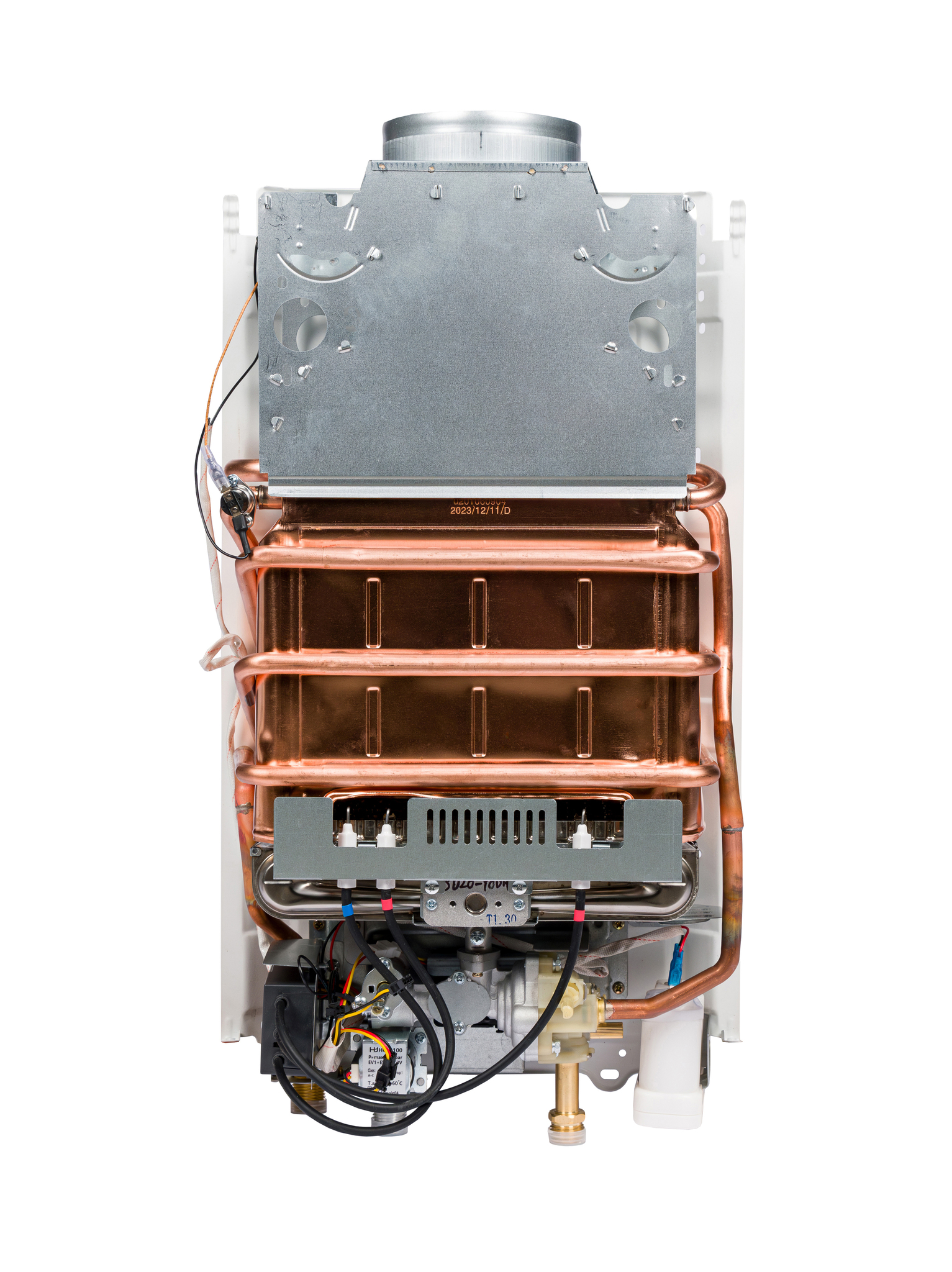

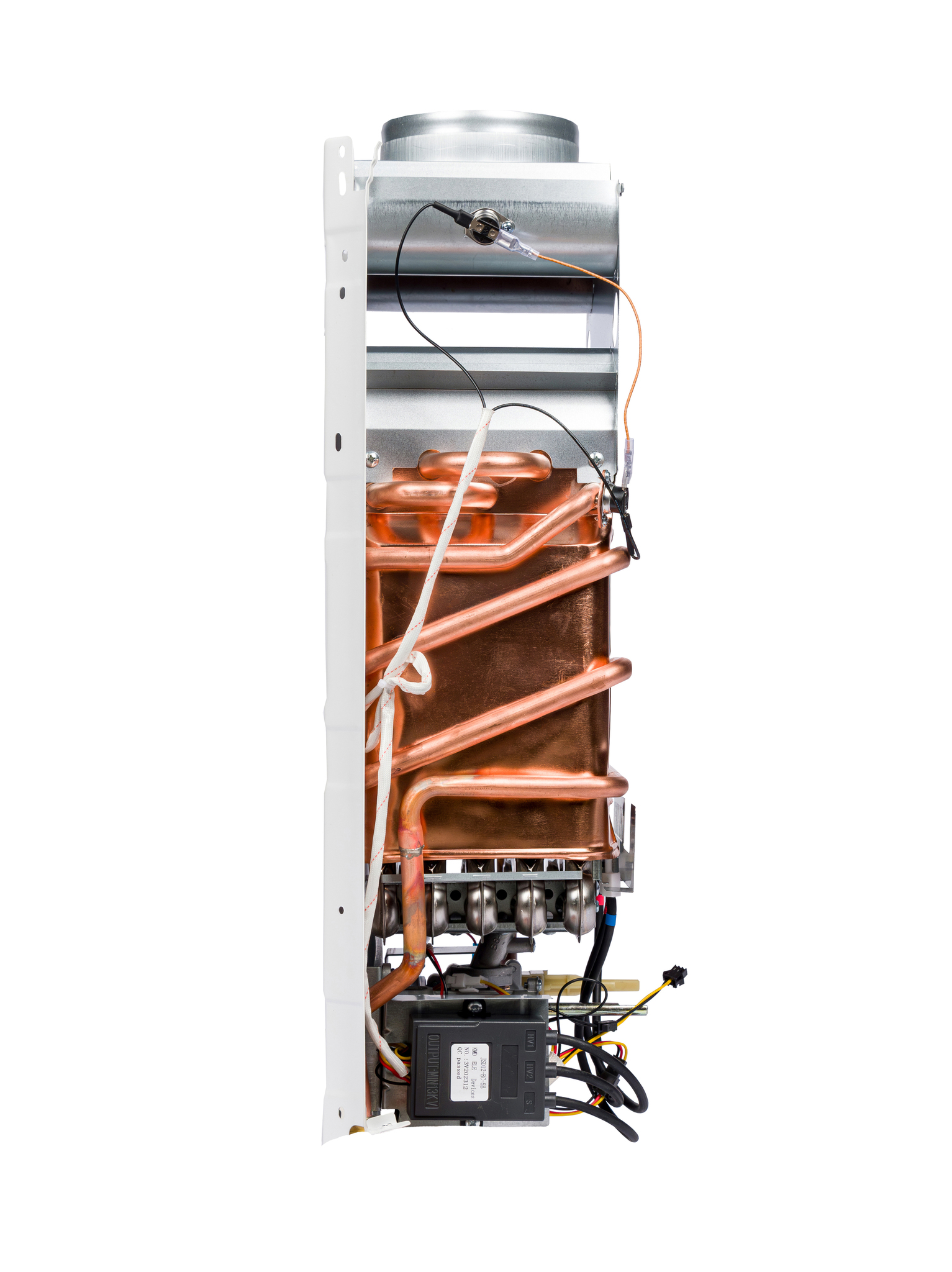

- Теплообменник из бескислородной меди, горелка из нержавеющей стали со встроенными рассекателями.
- Гарантия 2 года!
- Газовый клапан с гидромеханическим управлением позволяет поддерживать температуру воды с точностью до 1ºC.
- Автоматическое электронное зажигание.
- LED-дисплей с отображением заданной температуры горячей воды и кодов ошибок.
- Система самодиагностики колонки с выводом кода ошибки на дисплей.
- Работа при низком давлении воды от 2 литров в минуту.

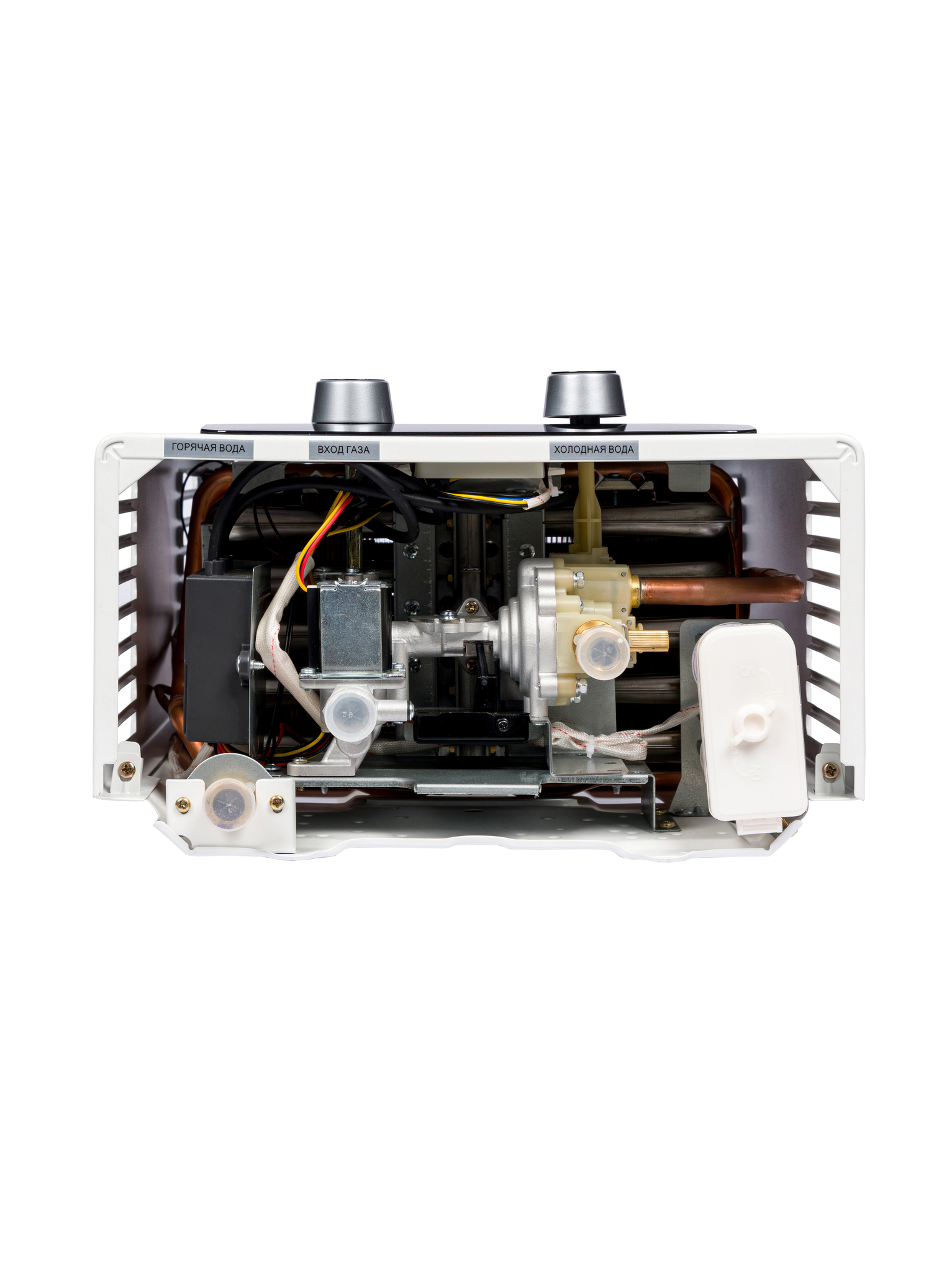

- Латунная гидравлическая группа, стойкая к образованию накипи и коррозии
- возможность использования для работы на сжиженном газе (требуется перенастройка)
- контроль наличия пламени
- датчик тяги дымохода, защита от включения без воды и защита от перегрева
Габариты и вес: размеры — 550х330х180 мм,
(глубина учитывая ручки управления 205 мм),диаметр дымохода-115 мм, вес - 9 кг.
Описание
- Контроль наличия пламени.
- Датчик тяги дымохода.
- Защита от включения без воды.
- Защита от перегрева.
- Электронное управление.
- Датчик протока.
- Мощность 20 кВт.
- Производительностью 10 л/мин.
- Предохранительный клапан давления.
- Работа при низком давлении воды от 2 литров в минуту.
- Покраска высококачественной жаропрочной эмалью.
- Оптимальный диаметр дымохода.
- Низкий уровень шума.
- Многоуровневая система безопасности.
- Датчик тяги - срабатывает при недостаточной тяге в дымоходе или появлении обратной тяги, отключая подачу газа.
- Термостат - защищает колонку от перегрева, отключая подачу газа.
- Предохранительный клапан давления - защищает узлы водонагревателя от избыточного давления воды.
- Электрод ионизации - отключает подачу газа при отсутствии пламени на горелке.
- Датчик протока - блокирует включение колонки при недостаточном протоке воды.
- Запальная горелка - предотвращает «отрыв» пламени от горелки при работе на минимальной мощности.
Отзывы
Отзывов еще никто не оставлял
Описание
Характеристики
Отзывы
Технические характеристики
Паспорт изделия
Описание
- Контроль наличия пламени.
- Датчик тяги дымохода.
- Защита от включения без воды.
- Защита от перегрева.
- Электронное управление.
- Датчик протока.
- Мощность 20 кВт.
- Производительностью 10 л/мин.
- Предохранительный клапан давления.
- Работа при низком давлении воды от 2 литров в минуту.
- Покраска высококачественной жаропрочной эмалью.
- Оптимальный диаметр дымохода.
- Низкий уровень шума.
- Многоуровневая система безопасности.
- Датчик тяги - срабатывает при недостаточной тяге в дымоходе или появлении обратной тяги, отключая подачу газа.
- Термостат - защищает колонку от перегрева, отключая подачу газа.
- Предохранительный клапан давления - защищает узлы водонагревателя от избыточного давления воды.
- Электрод ионизации - отключает подачу газа при отсутствии пламени на горелке.
- Датчик протока - блокирует включение колонки при недостаточном протоке воды.
- Запальная горелка - предотвращает «отрыв» пламени от горелки при работе на минимальной мощности.
Характеристики
Мощность кВт
20
Максимальный расход газа
2,11
Производительность ГВС л\мин
10
Тип дымоотведения
Естественный
Модуляция газового клапана
отсутствует,
гидромеханическая
Количество точек водоразбора
1
Расположение
вертикальный
Наличие дисплея
да
Тип управления
Электронно-механическое
Размер см
55х33х18
Защита водонагревателя
Газ-контроль ,От включения без воды ,От перегрева,
самодиагностика
Регулировка температуры
да
Материал теплообменника
Медь
Диаметр дымохода,мм
115
Тип камеры сгорания
Открытая
Максимальное давление воды (бар)
0.8
Минимальное давление воды (бар)
0.25
Диаметр входа воды
1/2
Диаметр выхода воды
1/2
Диаметр входа газа
1/2
Тип газа
Природный
Гарантийный срок
2 года
Индикаторы
Нагрева, Включения ,Температуры
Вид электроподжига
автоматический
Отзывы
Отзывов еще никто не оставлял
Технические характеристики
Паспорт изделия
Руководство по эксплуатации_S10-12_ММ
| Код ошибки | Описание |
| E 1 | Ошибка розжига. Проверьте иглу ионизации (контроля пламени). |
| E 2 | Не устойчивое горение. Проверьте давление газа, датчик тяги. |
| E 3 | Перегрев. Проверьте температуру ГВС и датчик перегрева |
| E 4 | Неисправность датчика протока |
| E 5 | Неисправность датчика температуры |
| E 6 | Неисправность датчика контроля пламени |
| E 8 | Перегрев воды >85℃） |
